BN elektromos működtető használati utasítása
Használat előtt olvassa el az utasításokat. Telepítés és használat előtt kérjük, erősítse meg az alábbiakat:
Csomagolás és dokumentumok;
①terméklista ②tesztjelentés ③kapcsolási rajz;
b. Ellenőrzési jelentés; Adattábla; Az elektromos kapcsolási rajz megfelel-e a beszerzési megrendelésnek;
c. A végálláskapcsoló beállításának vége előtt ne tegye a működtetőt teljesen nyitott vagy teljesen zárt állásba;
d. Az elektromos bekötés befejezése után a kábelcsatlakozók tömítési módszerrel történő kezelése.
A termék szerkezetének és néhány részének neve
Termékáttekintés
BN sorozatú elektromos működtető 0-270°-os forgószelepek, például pillangószelepek, gömbcsapok, fojtószelepek, terelőszelepek, dugós szelepek stb. vezérlésére szolgál. Széles körben használják kőolaj-, vegyiparban, vízkezelésben, hajózásban, papírgyártásban, erőművekben, hőellátásban, épületautomatizálásban, könnyűiparban stb. 380V/220V/110V AC tápegység a meghajtó tápegységhez, 4-20mA áramjel vagy 0-10 VDC feszültségjel vezérlőjelként, a szelep kívánt helyzetbe mozgatásához, automatizálási vezérlés megvalósításához. Maximális kimeneti nyomaték 1500Nm.
Építési jellemzők
●Housin
Alumíniumötvözet ház. Poliészter porbevonatú, erős korrózióállóság, IP66 védettség.
●Motor
Laposkoszorús motor, kis méret, nagy nyomaték, alacsony inertitás, F szigetelési osztály, beépített túlmelegedés elleni védelem, megakadályozhatja a motor túlmelegedéséttúlmelegedés miatt Kézi működtetésA biztonságos és megbízható fogantyú kialakítás nagyon könnyű a kézi működtetéshez. De a kézi működtetés előtt győződjön meg arról, hogy a tápellátás "KI" van kapcsolva. Amikor a fogantyú szabad, helyezze a ház melletti aljzatot a megőrzés érdekében.KupolajelzőA látótükör tisztán mutat, a megfigyelés pedig intuitívabb és kényelmesebb. Szárítógép
A szárítógép a hőmérséklet szabályozására és a működtető belső, hőmérséklet- vagy időjárásváltozás okozta páralecsapódásának elkerülésére szolgál.
Az elektromos alkatrészek szárazon tartása érdekében.
Pecsét
Jó tömítések. A standard termékvédelmi osztály P66, az opcionális IP67.
Végálláskapcsoló
Mechanikus és elektronikus kettős postai határoló. A mechanikus határolócsavarok állíthatók, biztonságosak és megbízhatóak; Elektronikus határolókapcsolóval vezéreltek.bütyökmechanizmusnak köszönhetően a bütyök könnyen és kényelmesen beállítható, és a túlzott kézi működtetés nem befolyásolja.
Eladászárolás
A nagy pontosságú csiga és hajtóműmechanizmus nagy hatékonyságú átvitellel és nagy nyomaték leadásával rendelkezik. Önzáró funkciója megakadályozza a hátramenetet. A sebességváltó részei stabilak és megbízhatóak, nincs szükség további zsírra.
Antl-offbolt
A burkolat eltávolításakor a héjhoz rögzített csavar nem esik le.
Az alsó csatlakozás megfelel az ISO521/DIN3337 szabványnak. Függőleges és vízszintes beépítésben is telepíthető.
●Körút
A vezérlő áramkör megfelel az egy- vagy háromfázisú tápegység szabványának, az áramkör elrendezése ésszerű, a kompakt sorkapocs-letapogatás hatékonyan kielégíti a további funkcionális követelmények széles skáláját.
Áramköri rajz
Megjegyzés: A vezérlési típus (mezővezérléssel) kapcsolási rajza a modul kézikönyvében található.

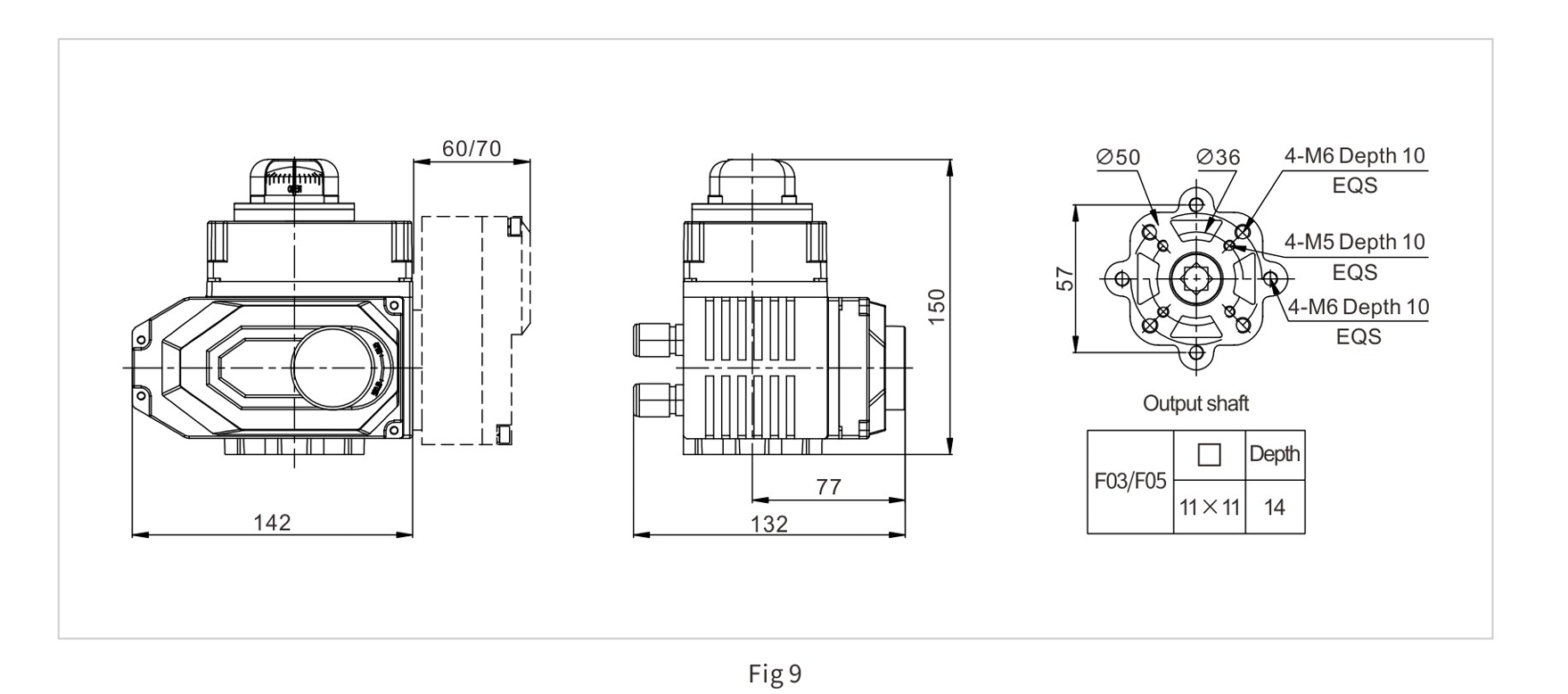

BN003 Teljes méretű homok teljesítményparaméterei
| Modell | BNO03 | |
| Tápegység | DC24V | AC220V |
| Motorteljesítmény | 15 W | 18W |
| Névleges áram | 2A | 0,3 A |
| Kimeneti nyomaték | 10S/30Nm | 20S/30Nm |
| Művelet típusa | S R P DC DS DR DP | |
| Forgási szög | 0-90° opcióhoz | |
| Feszültségállóság | DC24V 500VDC 60S AC220V 1500VAC 60S | |
| Szigetelési ellenállás | 100MΩ/300VDC 100MΩ/500VDC | |
| Védelmi osztály | IP66 | |
| Counduit bejegyzés | 2×M16×1,5 vízálló kábeltömítés | |
| Védőeszköz | (automatikus visszaállítású) hővédő | |
| Végálláskapcsoló | Elektromos munka: zárási/nyitási végálláskapcsoló Kézi munka: mechanikus végállás | |
| Telepítési hely | Bármely szögben | |
| Üzemi hőmérséklet | -20℃-60℃ | |
| A test anyaga | Alumíniumötvözet | |
| Opcionális funkció | Kuplung kézikerék | |

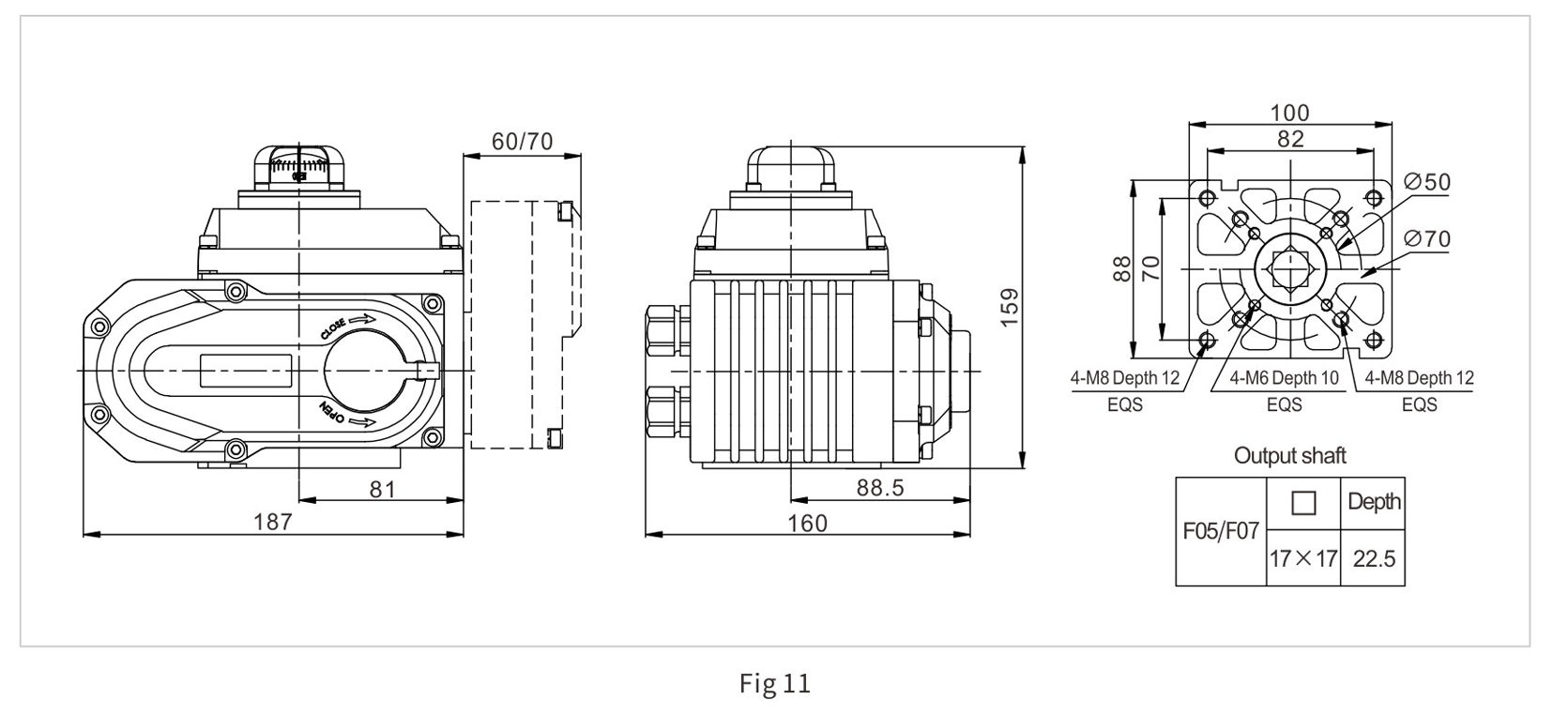

BNO05 Teljes méretek és teljesítményparaméterek
| Modell | BN005 | ||||
| Tápegység | DC24V | AC24V | AC110V | AC220V | AC380V |
| Motorteljesítmény | 20 W | 15 W | |||
| Névleges áram | 1,8 A | 2A | 0,5A | 0,3 A | 0,1 A |
| Standard idő/nyomaték | 20S/50Nm | 30S/50Nm | |||
| Opcionális idő/nyomaték | 25S/80Nm | 30S/50Nm 15S/30Nm 30S/30Nm 30S/80Nm | |||
| Művelet típusa | S R P DC DS DR DP PL T | ||||
| Forgási szög | 0-90° opcióhoz | ||||
| Feszültségállóság | DC24V/AC24V 500VDC 60S AC110V/AC220V/AC380V 1500VAC 60S | ||||
| Szigetelési ellenállás | DC24V/AC24V 100MΩ/250VDC AC110V/AC220V/AC380V 100MΩ/500VAC | ||||
| Védelmi osztály | IP66 | ||||
| Counduit bejegyzés | 2×M18×1,5 vízálló kábeltömítés | ||||
| Védőeszköz | (automatikus visszaállítású) hővédő | ||||
| Végálláskapcsoló | Elektromos munka: zárás/nyitás végálláskapcsoló kéziBeork:mechanikus határérték | ||||
| Telepítési hely | Bármely szögben | ||||
| Üzemi hőmérséklet | -20℃-60℃ | ||||
| A test anyaga | Alumíniumötvözet | ||||
| Opcionális funkció | Párátlanító fűtőberendezés, kuplung kézikerék | ||||
| Alternatív modell | BN008 | ||||
BN060/100/150 Teljes méretek és teljesítményparaméterek
| Modell | BN060 | BN100 | BN150 | |||||||
| Tápegység | Dc24 ACLIr | iC220w | LC80 | iCiow | AC220N | IC0N | IC110 | Tehén | AC3 | |
| Motorteljesítmény | 70 W 5 W | 97W | 97W | 200 | 120 | 200 | 1400 | 140 millió | 144W | |
| Névleges áram | 7A 236 | Az ő | 03 | 244 | 12 hónap | 04A | 25A | 04 | ||
| Standard idejű nyomaték | 2051 00Wn 305 500Mn | 405/600 Nm | 405/1000 Nm | 55S/1500Nm | ||||||
| Művelet típusa | SRP DC DS DR DP PL T | |||||||||
| Forgási szög | 0-90° opció | |||||||||
| Vízszintes feszültség | DC24V500VDC60SAC110WAC220VAC380V1500VAC60S | |||||||||
| DC24V100M0/250VDCAC110VAC220VAC380V100MQ/500NAC | ||||||||||
| Védelmi osztály | 66. oldal | |||||||||
| Tanácsköztársaság | 2xM18x1.5 vízálló kábeltömítés | |||||||||
| Protoatív davió | automatikus visszaállítási típus) hővédő | |||||||||
| határérték kapcsoló | Elektromos munka: zárási/nyitási végálláskapcsoló, kézi működtetésű, mechanikus végálláskapcsoló | |||||||||
| Telepítési hely | Szögben | |||||||||
| Munkavégzés | -20℃-60℃ | |||||||||
| Test anyaga | Alumíniumötvözet | |||||||||
| Opcionális funkció | Párátlanító fűtőberendezés, kuplung kézikerék | |||||||||
Telepítés és beállítás
1 Telepítési környezeti követelmények
1) Ez a termék nem robbanásbiztos. Ne tegye ki gyúlékony vagy korrozív gázoknak.
2) Vízbe, elárasztott vízbe és kültérbe telepítve, kérjük, előre magyarázza el
3) Kérjük, tartson fenn elegendő helyet a vezetékezéshez és a karbantartáshoz, például a kézi működtetéshez.
4) Az eső és a közvetlen napfény elkerülése érdekében védőburkolatot kell felszerelni, vagy IP67 védettségi szintet kell választani.
5) Alapvető telepítési irány, hogy az ablak felül legyen, a függőleges csővezeték-mozgatók telepítése, a kábelcsatlakozás a talajhoz.
2 Környezeti hőmérséklet, közeghőmérséklet
1) A környezeti hőmérséklet -30 ℃ és 60 ℃ között van.
2) Ha a környezeti hőmérséklet nulla fok alatt van, szereljen be párásítót a gépbe.
3) Amikor a munkaközeg magas hőmérsékletű, a szelephez csatlakoztatott konzol szerepet játszik a hővezetés csökkentésében.
4) Ha a munkaközeg hőmérséklete 60°C alatt van, kérjük, válasszon standard tartót.
5) Ha a munkaközeg hőmérséklete 60 ℃ felett van, kérjük, válasszon magas hőmérsékletű konzolt.
3 Szelepcsatlakozás
1) Kézzel fordítsa el a szelepet, győződjön meg arról, hogy nincs rendellenes helyzet, fordítsa teljesen zárt helyzetbe, és rögzítse a tartóta szelepen.
2) Helyezze az elektromos működtetőt a tartóra, és óvatosan rögzítse csavarokkal és anyákkal.
3) Fordítsa az elektromos működtetőt zárt helyzetbe, és rögzítse a szelepmag tengelyét és az elektromos működtető kimenő tengelyét atengelykapcsoló és csavar.
4) A fogantyúval forgassa el az elektromos működtetőt, a mozgás sima, ügyeljen arra, hogy ne lépje át a beállított végálláskapcsoló határértékét.
Jegyzet:Telepítéskor ügyeljen arra, hogy a működtető kapcsolója megegyezzen a szelep kapcsolójával. A működtető alján található karima megfelel az IS05211 szabványnak, és ha a hozzá csatlakoztatott szelep is megfelel ennek a szabványnak.
Könnyen csatlakoztatható; Ha ez a szabvány nem teljesül, további konzolos csatlakozásra van szükség.
4 Beállítás
1) A lökethatár beállítása
Forgassa el a kézikereket, hogy a működtetőt abba a helyzetbe hozza, ahol a szelep teljesen zárva van. Ezután lazítsa meg a határoló BÜTYÖK rögzítőanyáját egy villáskulccsal, forgassa el a határoló BÜTYÖKET (sárga nyitott, piros zárt) úgy, hogy csak az alsó végálláskapcsolót nyomja meg, és kétszer hallja a „kattanó” hangot, majd húzza meg a határoló BÜTYÖKET, állítsa be a teljesen zárt helyzetet, és ugyanígy állítsa be a teljesen nyitott helyzetet. (Ahogy a 14. ábra mutatja)
2) A mechanikus határoló beállítása
Lazítsa meg a mechanikus határoló anyát, majd győződjön meg arról, hogy a működtető teljesen zárt helyzetbe mozdul. Forgassa el a határoló anyákat, majd állítsa le a forgást, amikor eléri a legyező alakú fogaskereket, csavarja ki a két kört, és végül csavarja be az anyákat. (15. ábra)
3] Potenciométer beállítása
A potenciométer visszacsatoló jelként szolgál a működtetőben, három kimeneti lábbal. A középső láb a kimenet, a bal és jobb oldal pedig a tápegység (megjegyzés: az ellenállás értéke nem lehet nulla, és nem léphet fel ugrás). A fogantyú segítségével forgassa a szelepet teljesen nyitott helyzetbe. Multiméterrel mérje meg a végálláskapcsoló működését. Állítsa be a láb ellenállását a csatlakozón 350-600 V tartományba. Ha nem megfelelő, a potenciométer áttételének elforgatásával állítható be. (A 16. ábra szerint)
5 Próbaüzem
1) Kézi működtetés
Kézi működtetés előtt kapcsolja ki az áramellátást. Helyezze a kézi kart a gumisapka alatti hatszögletű lyukba.
Megjegyzés: Teljesen nyitott és teljesen zárt helyzetbe állításkor, miután a végálláskapcsoló félkört fordul, mechanikus blokkba ütközik. Ha túlzottan elfordul, az más alkatrészek károsodását okozhatja, ezért túlzott erőhatást kell kifejteni rá.
Moduláció
2) Tápellátás
A tápellátás bekapcsolása előtt:
"Ellenőrizze, hogy a helyzetmérőn látható érték és a szelepnyílás mérete megegyezik-e.
*Ellenőrizze az áramkörök megfelelő bekötését, valamint a külső kapcsolókkal ellenőrizze, hogy a készülék nem működik-e helytelen irányban.
1) Ellenőrizze a kapcsolási rajzot, a tápegységet, a bemeneti/kimeneti jelet.
2) Ne változtassa meg a belső vezetékeket.
3] Kérjük, ellenőrizze a forgásirányt, ha a tápegység háromfázisú.
4) Győződjön meg arról, hogy a működtető be/ki állásban van, kapcsolja be a tápellátást, és adja meg a nyitott jelű 5M jelet. Ha a működtető a nyitott irányba forog, az azt jelenti, hogy a kábelezés helyes.
6Ha nem, akkor a 3 vezetékes vonal 2 vezetékét kell cserélni.
6 Karbantartás és kenés
1) A termék speciális molibdén alapú zsírt használ, így nincs szükség olaj hozzáadására;
2) Rendszeres forgás: Ha a szelep hosszabb ideig nem működik, a gépet rendszeresen lehet működtetni a rendellenességek ellenőrzése érdekében;
3) A vezérlési típus (terepi vezérléssel) utasításait lásd a működtető vezérlőmodul kézikönyvében (műszaki dokumentáció melléklete).
